Capela de Exaustão: O Guia Completo para a Segurança do seu Laboratório

Em um ambiente laboratorial, a segurança não é apenas uma prioridade; é a base sobre a qual a ciência e a inovação são construídas. A manipulação de reagentes químicos voláteis, ácidos corrosivos e compostos tóxicos é uma rotina que exige controle e proteção rigorosos. Nesse cenário, a capela de exaustão emerge como o principal guardião da saúde dos pesquisadores e da integridade do ambiente de trabalho.

Muito mais que um simples mobiliário, este equipamento é uma solução de engenharia projetada para capturar e remover vapores, gases e poeiras perigosas, garantindo que o ar do laboratório permaneça limpo e seguro.

Compreender o funcionamento, os tipos, as normas e a manutenção de uma capela de exaustão para laboratório é fundamental para qualquer profissional da área. Este guia completo foi elaborado pela SumLab para fornecer a você, pesquisador, técnico ou gestor de segurança, todas as informações necessárias para tomar decisões informadas, operar o equipamento corretamente e, acima de tudo, garantir um ambiente de trabalho protegido e em conformidade com as regulamentações.

O que é uma Capela de Exaustão e por que ela é um EPC vital?

A capela de exaustão é a linha de frente na proteção contra riscos químicos inaláveis. Entender seu papel como um Equipamento de Proteção Coletiva (EPC) e suas diferenças em relação a outros equipamentos de contenção é o primeiro passo para uma cultura de segurança eficaz.

Definição: a primeira barreira de proteção contra riscos químicos

Uma capela de exaustão de gases é um equipamento de ventilação local exaustora, projetado para limitar a exposição de um operador a substâncias perigosas ou nocivas. Sua estrutura cria uma área de trabalho semi-isolada que contém os contaminantes gerados durante processos como manipulação de reagentes, aquecimento de amostras ou reações químicas, e os expele de forma segura para fora do ambiente laboratorial. Ela funciona como uma barreira física e aerodinâmica entre o usuário e o experimento.

A diferença crucial entre capela de exaustão e cabine de segurança biológica

É comum haver confusão entre capelas de exaustão e cabines de segurança biológica (CSB), mas suas funções são distintas e não intercambiáveis.

• Capela de Exaustão: Protege o usuário e o ambiente dos perigos químicos (gases, vapores, pós). O ar do laboratório é puxado para dentro da capela e expelido para a área externa, sem recirculação e sem proteger a amostra de contaminação.
• Cabine de Segurança Biológica: Protege o usuário, o ambiente e, crucialmente, a amostra de contaminações por microrganismos. Utiliza filtros HEPA (High-Efficiency Particulate Air) para purificar tanto o ar que entra na área de trabalho quanto o que sai para o ambiente.

Usar um equipamento no lugar do outro pode resultar em sérios acidentes, contaminação de experimentos ou exposição perigosa a agentes químicos ou biológicos.

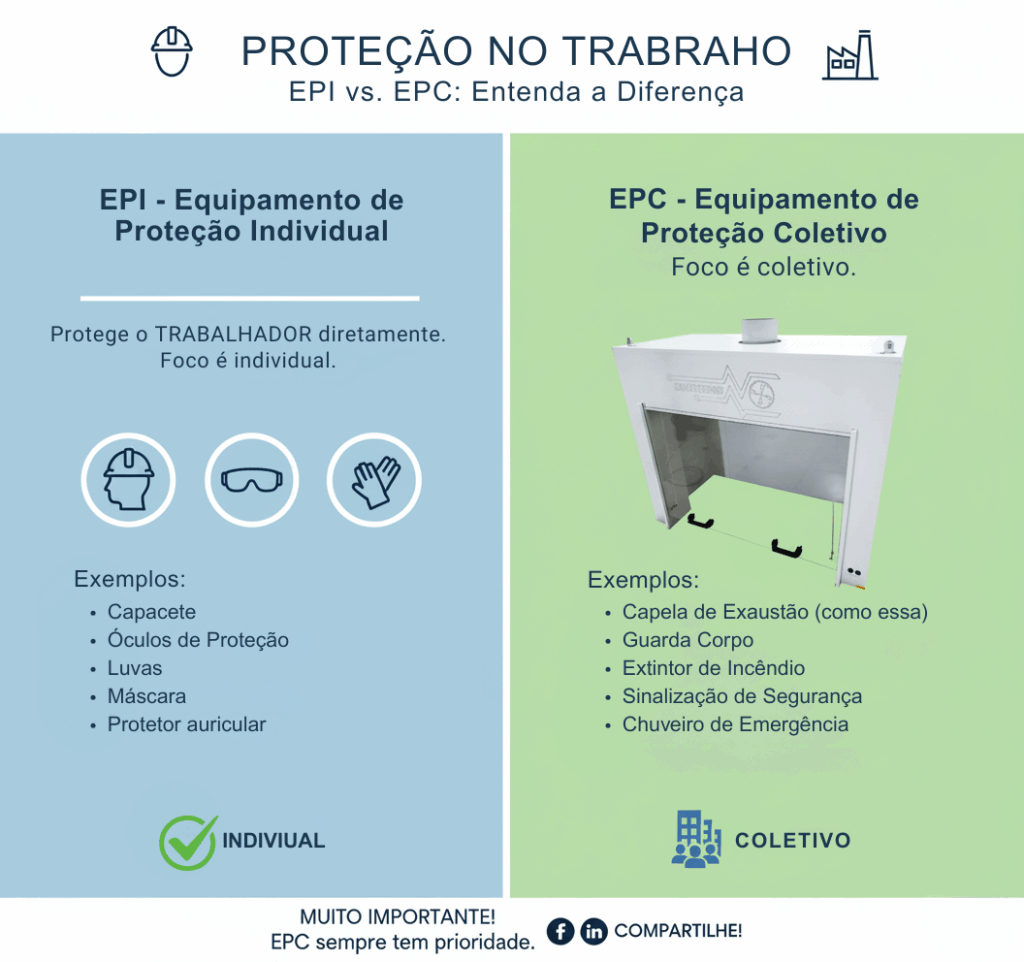

EPC (Equipamento de Proteção Coletiva): entendendo sua importância

Diferente dos EPIs (Equipamentos de Proteção Individual), como luvas e óculos, que protegem apenas o indivíduo que os utiliza, os EPCs são projetados para proteger todas as pessoas no ambiente. A capela de exaustão é um exemplo clássico de Equipamentos de Proteção Coletiva, pois ao conter e remover os contaminantes na fonte, ela impede que se espalhem pelo laboratório, beneficiando a saúde de todos os presentes.

Como Funciona uma Capela de Exaustão de Gases?

A eficácia de uma capela de exaustão reside em princípios de engenharia e aerodinâmica que, juntos, criam um ambiente de trabalho seguro. Conhecer seus componentes e o fluxo de ar é essencial para operá-la corretamente.

Princípios de aerodinâmica: fluxo de ar e pressão negativa

O princípio básico de funcionamento é a criação de uma pressão negativa dentro do gabinete da capela em relação ao ambiente do laboratório. O sistema de exaustão puxa o ar do laboratório para dentro da capela através da abertura frontal. Esse fluxo de ar contínuo, conhecido como “velocidade de face”, arrasta consigo os vapores e gases gerados no interior, impedindo que escapem para a zona de respiração do operador.

Componentes essenciais: gabinete, janela (guilhotina), defletores e exaustor

Cada parte da capela tem uma função específica para garantir a contenção:

• Gabinete (Corpo): A estrutura principal que envolve a área de trabalho. É construído com materiais resistentes aos produtos químicos que serão manipulados.
• Janela (Guilhotina ou Sash): É a porta de vidro deslizante na frente da capela. Sua principal função é atuar como uma barreira física e controlar o tamanho da abertura frontal, o que influencia diretamente a velocidade do fluxo de ar.
• Defletores (Baffles): São painéis localizados na parte traseira interna da capela com aberturas ajustáveis. Eles garantem que o ar seja exaurido de forma uniforme de toda a câmara de trabalho, tanto da parte superior quanto inferior, evitando a criação de “pontos mortos” onde os vapores poderiam se acumular.
• Exaustor (Ventilador): É o motor do sistema. Geralmente localizado no telhado do edifício ou no final da tubulação, o exaustor é o componente que efetivamente puxa o ar e os contaminantes através dos dutos para dispersão segura na atmosfera.

O caminho dos contaminantes: da contenção à exaustão segura

O processo é contínuo e integrado:

1. Os vapores ou gases são gerados pelo procedimento dentro do gabinete.
2. O exaustor cria um fluxo de ar que entra pela janela (guilhotina).
3. Esse fluxo de ar captura os contaminantes.
4. A mistura de ar e contaminantes passa pelos defletores na parte traseira.
5. Em seguida, a mistura viaja por um sistema de dutos até o exaustor.
6. Finalmente, é expelida para o ambiente externo, em um ponto seguro e longe de entradas de ar do prédio.

Tipos de Capelas de Exaustão: Qual a ideal para sua necessidade?

A escolha da capela correta depende diretamente das aplicações, dos tipos de produtos químicos utilizados e do volume de trabalho. Os materiais de construção são um fator determinante para a segurança e durabilidade do equipamento.

Capelas de uso geral (padrão)

São os modelos mais comuns, projetados para trabalhos com uma ampla variedade de produtos químicos em concentrações moderadas. São adequadas para a maioria dos laboratórios de ensino, pesquisa e controle de qualidade.

Capelas para aplicações específicas (Ácido Perclórico, Walk-in, etc.)

Para procedimentos de alto risco ou com requisitos especiais, existem modelos dedicados:

• Capela para Ácido Perclórico: Construída em aço inox, possui cantos arredondados e um sistema de lavagem interna (wash-down) para remover os percloratos que se depositam nos dutos, prevenindo o risco de explosões.
• Capela Walk-in: Possui uma altura interna maior e, muitas vezes, é instalada no nível do chão. É ideal para acomodar equipamentos de grande porte, tambores ou reatores.
• Capela para Ácido Fluorídrico: Requer revestimento interno e tampo em polipropileno (PP), pois este ácido corrosivo ataca o vidro e a maioria dos metais.

Materiais de construção: PP, Aço Inox, Fibra de Vidro e suas aplicações

• Polipropileno (PP): Oferece excelente resistência a uma vasta gama de ácidos, bases e solventes. É o material de escolha para trabalhos com alta corrosividade, como digestões ácidas.
• Aço Inox: Conhecido por sua durabilidade, resistência mecânica e facilidade de limpeza. É ideal para trabalhos com solventes e materiais biológicos, mas pode ser atacado por certos ácidos, especialmente os halogenados (como HCl). O tipo 316L oferece maior resistência à corrosão que o 304.
• Fibra de Vidro: É uma opção de custo mais baixo, com boa resistência química geral. No entanto, pode ser menos durável a danos mecânicos e não é recomendada para aplicações com calor extremo ou certos produtos químicos muito agressivos.

Tabela Comparativa: Escolhendo o modelo certo

Para facilitar sua decisão, confira a tabela abaixo:

Material de Construção	Principais Aplicações	Vantagens	Desvantagens
Polipropileno (PP)	Manipulação de ácidos corrosivos (sulfúrico, nítrico, fluorídrico), digestões ácidas.	Excelente resistência química, sem costuras (soldado), fácil de limpar.	Menor resistência a altas temperaturas e a alguns solventes orgânicos.
Aço Inoxidável (304/316L)	Solventes orgânicos, materiais biológicos, aplicações que exigem alta limpeza (farmacêutica).	Alta durabilidade, resistência ao calor e mecânica, bom para ambientes estéreis.	Vulnerável a ácidos corrosivos (especialmente cloretos), custo mais elevado.
Fibra de Vidro	Laboratórios de ensino, aplicações de uso geral com baixa a moderada agressividade química.	Custo-benefício, boa resistência química geral.	Menor resistência mecânica e térmica, pode delaminar ou sofrer danos.

Pronto para dar o próximo passo? Depois de avaliar os materiais e suas aplicações, o ideal é conhecer as especificações técnicas. Conheça nossa linha completa de Capelas de Exaustão e veja os modelos disponíveis na SumLab.

Normas e Segurança: Operando sua Capela de Acordo com a ABNT

A conformidade com as normas técnicas não é opcional; é um requisito para garantir a segurança, a validade dos processos e a proteção legal do laboratório. A operação segura de uma capela de exaustão depende tanto do equipamento quanto das práticas do usuário.

Conformidade e regulamentação: o que diz a norma ABNT NBR 17154?

No Brasil, a referência técnica para o desempenho de capelas é a Norma ABNT NBR 17154. Esta norma estabelece os métodos de ensaio para avaliar a performance de contenção de uma capela, especificando testes qualitativos (com fumaça) e quantitativos (com gás traçador) para verificar sua eficiência. Ela se alinha a padrões internacionais, como a ASHRAE 110, que é a referência global para testes de performance. Além disso, diretrizes da Occupational Safety and Health Administration (OSHA) também fornecem valiosas recomendações de segurança. A certificação anual da capela, baseada nessas normas, é a única forma de garantir que o equipamento está funcionando corretamente.

Boas práticas de uso para garantir a máxima proteção

A segurança no dia a dia depende da forma como cada operador interage com o equipamento. Para ilustrar os pontos mais importantes, assista ao nosso vídeo rápido com as principais recomendações para uma operação segura.

Assista ao vídeo. Após assistir, confira em detalhes cada uma das boas práticas:

• Trabalhe a uma distância segura: Mantenha os materiais e as fontes de contaminação a pelo menos 15 cm da face da capela.
• Mantenha a janela na altura correta: Opere com a guilhotina na menor altura possível, respeitando a marcação de altura máxima de operação segura.
• Evite movimentos bruscos: Movimentos rápidos na frente da capela podem perturbar o fluxo de ar e causar vazamentos de contaminantes para o ambiente.
• Não obstrua os defletores: Evite colocar equipamentos grandes ou muitos frascos encostados na parede traseira da capela, pois isso bloqueia o fluxo de ar.
• Minimize o armazenamento: A capela não é um armário. Armazene apenas os materiais essenciais para o procedimento em andamento.
• Verifique o fluxo de ar: Antes de iniciar, confirme se o sistema de exaustão está ligado e funcionando (muitas capelas possuem um monitor de fluxo de ar).

Checklist de segurança: o que verificar antes de iniciar o trabalho

Use esta lista rápida para garantir a segurança antes de cada uso:

• [ ] O exaustor está ligado e o alarme de fluxo (se houver) indica operação normal?
• [ ] A janela de vidro (guilhotina) está limpa e deslizando suavemente?
• [ ] A iluminação interna está funcionando adequadamente?
• [ ] A área de trabalho está limpa e desobstruída?
• [ ] Os defletores traseiros não estão bloqueados por equipamentos ou recipientes?
• [ ] Você está utilizando todos os EPIs necessários (óculos de segurança, jaleco, luvas apropriadas)?
• [ ] As janelas e portas do laboratório estão fechadas para evitar correntes de ar?

Manutenção Preventiva: Garantindo a Eficiência e Longevidade do Equipamento

Uma capela de exaustão é um equipamento de segurança que, como qualquer outro, requer manutenção para funcionar de forma confiável. Negligenciar a manutenção é colocar a saúde da equipe em risco.

A importância da manutenção periódica

A manutenção preventiva garante que a capela continue operando dentro dos parâmetros de segurança definidos pelas normas. Com o tempo, componentes como o motor do exaustor, correias e cabos da guilhotina podem se desgastar, e o acúmulo de resíduos nos dutos pode reduzir a eficiência da exaustão. A manutenção periódica identifica e corrige esses problemas antes que se tornem falhas críticas.

Checklist de manutenção: limpeza, verificação de componentes e testes de vazão

Diariamente (pelo usuário):

• Limpar a superfície de trabalho e o vidro da guilhotina.
• Verificar visualmente se há obstruções na área de trabalho.

Anualmente (por técnico qualificado):

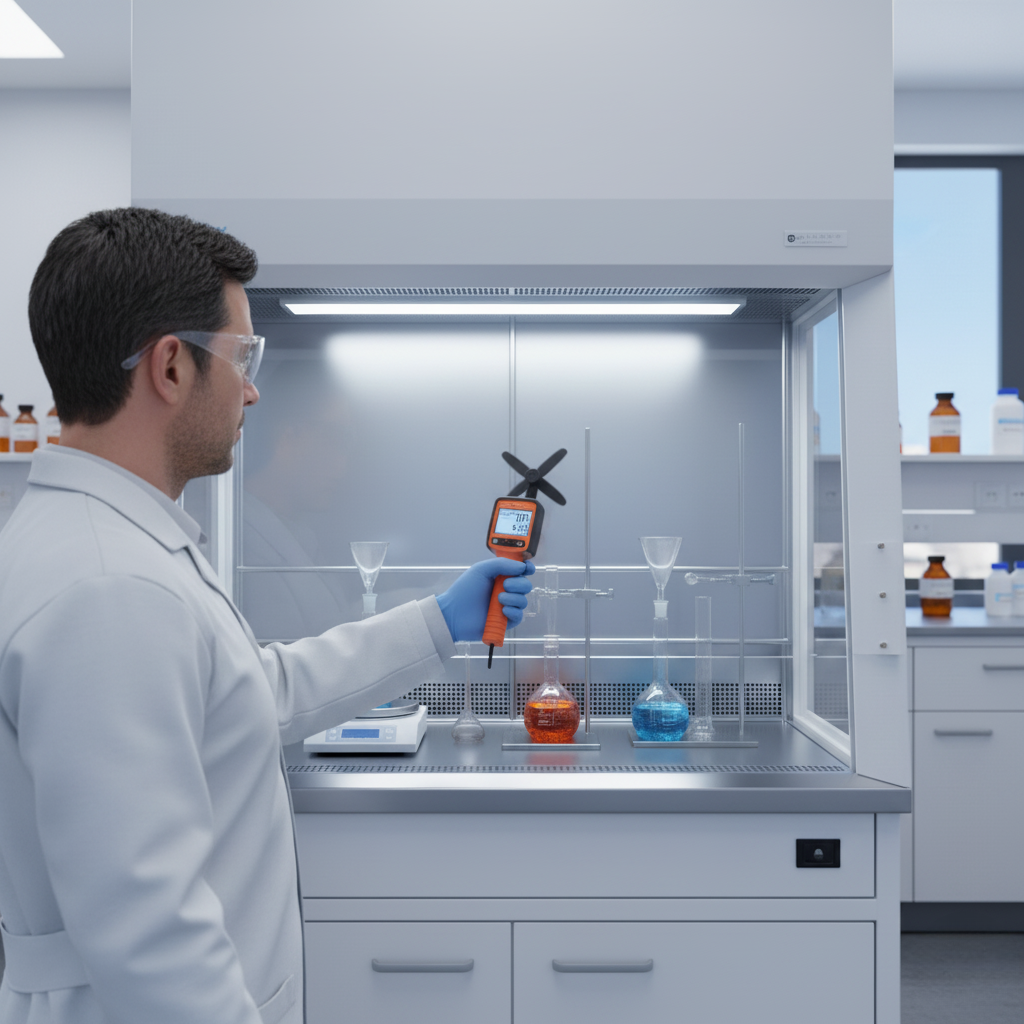

• [ ] Medição da velocidade de face: Verificar se o fluxo de ar na abertura da capela está dentro das especificações (geralmente entre 0,4 e 0,6 m/s ou 80 e 120 fpm).
• [ ] Teste de fumaça: Visualizar o fluxo de ar para garantir que não há zonas de turbulência ou escape de contaminantes.
• [ ] Inspeção do exaustor: Verificar o motor, correias e componentes elétricos.
• [ ] Inspeção dos dutos: Checar a integridade, procurando por corrosão ou vazamentos.
• [ ] Verificação da guilhotina: Inspecionar cabos de aço, roldanas e contrapesos.
• [ ] Emissão de certificado: Documentar os resultados dos testes e confirmar que a capela está aprovada para uso.

Sinais de que sua capela precisa de manutenção profissional

Fique atento a estes sinais de alerta:

• Alarmes sonoros ou visuais de baixo fluxo de ar.
• Ruídos ou vibrações incomuns vindos do exaustor ou dos dutos.
• Dificuldade para abrir ou fechar a janela da guilhotina.
• Odores químicos perceptíveis no laboratório, mesmo com a capela em funcionamento.

Se notar qualquer um desses sinais, interrompa o uso do equipamento e chame uma equipe de manutenção especializada.

Notou algum sinal de que sua capela precisa de atenção ou não tem certeza se sua manutenção está em dia? Não coloque sua equipe em risco. Entre em contato com a SumLab para receber orientação sobre os próximos passos e garantir a conformidade e segurança do seu equipamento.

Como Escolher a Capela de Exaustão Certa com a SumLab

Escolher a capela de exaustão correta é uma decisão estratégica que impacta diretamente a segurança, a eficiência e o orçamento do seu laboratório. Os principais fatores a considerar são a natureza dos produtos químicos manipulados, a frequência de uso e o espaço físico disponível. Seja para trabalhos com ácidos altamente corrosivos que exigem uma capela em polipropileno, ou para manipulação de solventes que se adequam melhor ao aço inox, a escolha do material é o ponto de partida.

Investir no equipamento certo, que atenda às normas e seja adequado para suas aplicações, é investir na proteção da sua equipe e na qualidade do seu trabalho. Equipamentos complementares, como as Estufas de Secagem e Esterilização, também desempenham um papel vital na rotina laboratorial e devem ser escolhidos com o mesmo critério de qualidade e segurança.

Na SumLab, entendemos que cada laboratório tem desafios únicos. Nossa equipe de especialistas está pronta para ajudar você a navegar por essas escolhas e encontrar a solução perfeita para proteger o que mais importa.

---

FAQ (Perguntas Frequentes)

Qual a função principal de uma capela de exaustão? R: A função principal é proteger o usuário e o ambiente do laboratório contra a inalação de gases, vapores, aerossóis e pós tóxicos ou nocivos gerados durante a manipulação de produtos químicos, atuando como um Equipamento de Proteção Coletiva (EPC).

Qual a diferença entre capela de exaustão e fluxo laminar? R: A capela de exaustão protege o operador dos reagentes. Já a câmara de fluxo laminar protege a amostra/produto de contaminações do ambiente. São equipamentos com finalidades de proteção distintas.

É necessário instalar um duto para o ambiente externo? R: Sim, na grande maioria dos modelos, a exaustão deve ser direcionada para o ambiente externo através de um sistema de dutos e um exaustor, garantindo que os contaminantes sejam dispersados de forma segura e não retornem ao laboratório.

Com que frequência devo realizar a manutenção da capela? R: Recomenda-se uma verificação diária pelo próprio usuário (limpeza, obstruções) e uma manutenção preventiva completa, incluindo testes de vazão e certificação, ao menos uma vez por ano, realizada por técnicos qualificados, conforme as normas.

O que é a certificação de uma capela de exaustão? R: A certificação é um processo de teste e validação, realizado por uma empresa especializada, que verifica se a capela está operando conforme as especificações de segurança e normas técnicas, como a velocidade do fluxo de ar na face da janela (face velocity).

Qual a altura correta para a janela (guilhotina) durante o uso? R: A janela (guilhotina) deve ser mantida na menor altura possível que ainda permita a realização do trabalho de forma confortável e segura. A maioria das capelas possui uma marcação indicando a altura máxima de operação segura para garantir a contenção adequada.

---
