A análise da qualidade da água e de fluidos industriais depende de parâmetros precisos. Entre os equipamentos essenciais para o controle de qualidade em laboratórios, estações de tratamento e indústrias alimentícias, o condutivímetro desempenha um papel vital.
Seja para garantir a pureza da água em processos farmacêuticos ou para monitorar a carga orgânica em efluentes, entender o funcionamento e a operação correta deste instrumento é obrigatório para qualquer técnico ou pesquisador.
Neste guia completo da SumLab, exploraremos desde o princípio básico da condução elétrica até as melhores práticas de calibração e manutenção do seu equipamento.
O que é um Condutivímetro e para que serve?
O condutivímetro (ou medidor de condutividade) é um instrumento analítico projetado para medir a capacidade de uma solução aquosa de conduzir corrente elétrica. Essa capacidade está diretamente ligada à concentração de íons dissolvidos na água.
Na prática, quanto maior a quantidade de íons — como sais minerais, ácidos ou bases — dissolvidos na amostra, maior será a sua condutividade elétrica. Por isso, este equipamento é amplamente utilizado para inferir a pureza da água ou a concentração de soluções químicas.
O princípio da condutividade elétrica em soluções aquosas
A unidade de medida de condutividade elétrica utilizada internacionalmente é o Siemens por centímetro (S/cm). No entanto, como a condutividade da maioria das águas naturais é baixa, utilizamos submúltiplos:
- Microsiemens por centímetro (µS/cm): Comum para águas potáveis e de osmose reversa.
- Milisiemens por centímetro (mS/cm): Utilizado para águas salobras, efluentes industriais ou soluções concentradas.

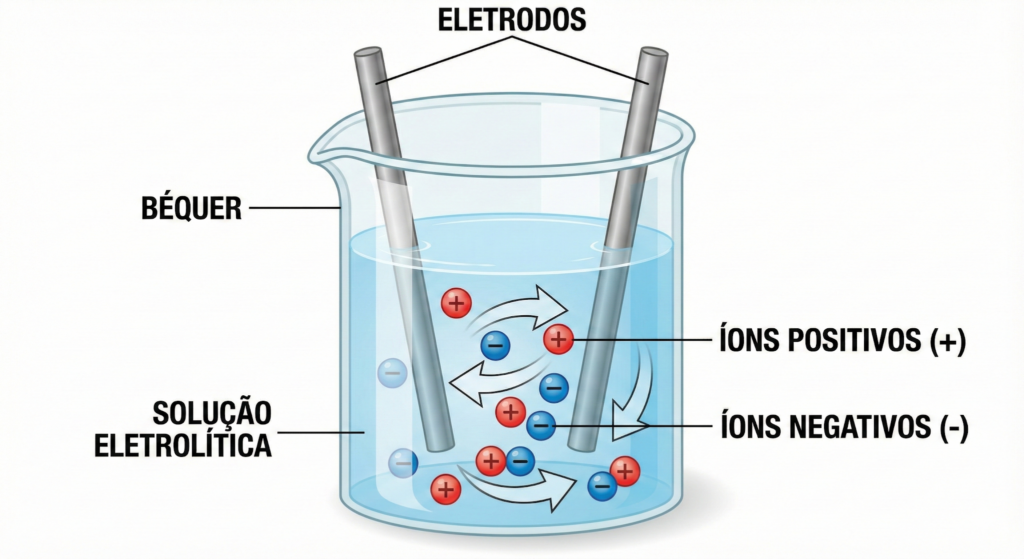

O princípio de funcionamento baseia-se na aplicação de uma diferença de potencial (voltagem) entre dois ou quatro eletrodos (célula de condutividade). Os íons presentes na solução migram em direção aos eletrodos de carga oposta, gerando uma corrente elétrica que é medida pelo aparelho e convertida em valor de condutividade.
O segredo da precisão: Entendendo a Constante da Célula (K)
Para obter leituras precisas, não basta apenas ter um bom condutivímetro; é fundamental escolher a sonda (célula) com a constante (K) correta para o seu tipo de amostra.
A constante da célula é uma relação física entre a distância dos eletrodos e a área de sua superfície. Em termos simples, ela define a sensibilidade da sonda. Utilizar uma célula inadequada resultará em leituras instáveis ou erros de polarização.
Veja como escolher a constante ideal:
- Célula K = 0,1 cm⁻¹ (Baixa Condutividade): Projetada para amostras com pouquíssimos íons. É obrigatória para medir água destilada, deionizada ou ultrapura. Como a resistência da água é alta, os eletrodos são mais próximos ou têm maior área para captar o sinal fraco.
- Célula K = 1,0 cm⁻¹ (Uso Geral): É o padrão que acompanha a maioria dos equipamentos. Ideal para água potável, águas superficiais, soluções nutritivas e hidroponia. Cobre a faixa média de condutividade com excelente precisão.
- Célula K = 10,0 cm⁻¹ (Alta Condutividade): Essencial para amostras “carregadas”, como água do mar, efluentes industriais tratados ou soluções ácidas/alcalinas concentradas.
Dica SumLab: Ao comprar seu equipamento, verifique se ele permite a troca da sonda. Para laboratórios que analisam desde água de caldeira (pura) até efluentes (suja), é recomendável ter dois tipos de célula à disposição.
Sugestão de imagem:
Descrição Visual: Uma comparação lado a lado de três tipos de eletrodos (ponta da sonda), mostrando a geometria das placas de metal/grafite.
- Esquerda (K=0,1): As placas internas devem parecer maiores ou mais próximas uma da outra (para captar sinais fracos de água pura).
- Centro (K=1,0): Espaçamento médio padrão.
- Direita (K=10): As placas devem ser menores ou mais afastadas (para não saturar com sinais fortes de água suja).
- Rótulos: Embaixo de cada desenho, colocar o texto: “Água Pura”, “Água Potável”, “Efluentes”.
Alt Text (Texto Alternativo para SEO): Diagrama comparativo da constante da célula de condutividade K 0,1, K 1,0 e K 10 mostrando a geometria dos eletrodos.
Legenda Sugerida: A geometria da sonda muda conforme a aplicação: células com maior área de contato (K=0,1) são usadas para águas puras, enquanto células menores (K=10) medem efluentes concentrados.
A relação entre Condutividade e Sólidos Totais Dissolvidos (TDS)
Uma dúvida comum em laboratórios é a relação entre o medidor de condutividade e o TDS (Total Dissolved Solids). Embora sejam parâmetros diferentes, eles são correlacionados.
O condutivímetro mede a passagem de eletricidade, enquanto o TDS estima a massa total de sólidos dissolvidos na água. A maioria dos condutivímetros modernos aplica um fator de conversão (geralmente entre 0,5 e 0,7) para exibir o valor de TDS baseando-se na leitura de condutividade.

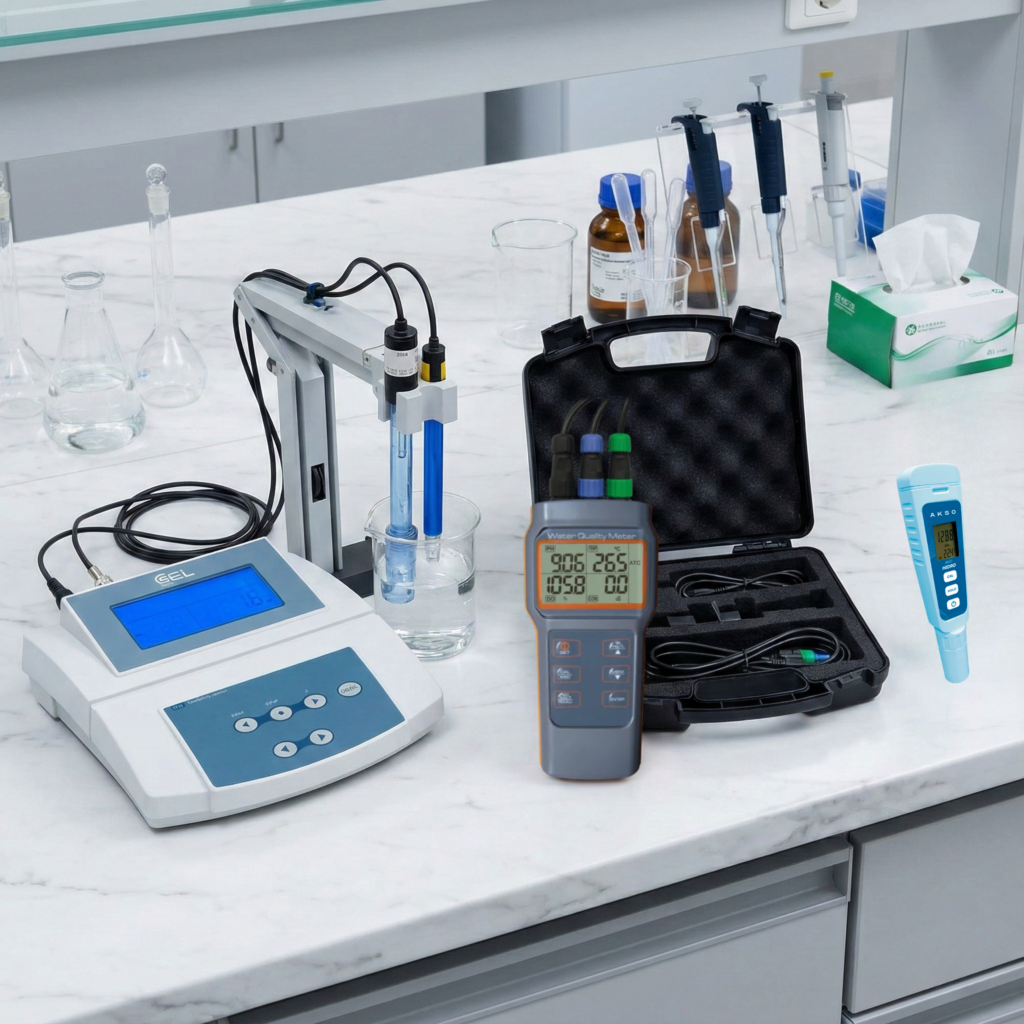

Tipos de Condutivímetros: Qual escolher para seu laboratório?
A escolha do equipamento ideal depende do ambiente de trabalho e da precisão exigida pela norma técnica que você segue (como as definidas pelo Standard Methods for the Examination of Water and Wastewater).
Condutivímetro de Bancada (Alta precisão/Rotina laboratorial)
Os modelos de bancada são projetados para estações de trabalho fixas. Oferecem a maior precisão e estabilidade de leitura. São ideais para laboratórios de controle de qualidade (QC) que necessitam de relatórios detalhados, conexão com PC para exportação de dados e conformidade com Boas Práticas de Laboratório (GLP).
Se o seu laboratório realiza dezenas de análises diárias e exige rigor metrológico, o modelo de bancada é o investimento correto.
Confira aqui: Conheça os analisadores e medidores da SumLab e modernize seu laboratório.
Condutivímetro Portátil (Trabalho de campo/Monitoramento in loco)
Para pesquisadores ambientais e técnicos que precisam analisar a qualidade da água diretamente na fonte (rios, reservatórios, tanques de tratamento), o condutivímetro portátil é a solução.
Estes equipamentos são robustos, muitas vezes à prova d’água (IP67), e possuem bateria de longa duração. Embora levemente menos precisos que os de bancada em faixas extremas, eles oferecem excelente confiabilidade para tomadas de decisão em campo.
Condutivímetro de Bolso (Pen Type)
São os modelos mais econômicos e compactos. Ideais para triagens rápidas ou uso em hidroponia e aquários. Contudo, para laudos técnicos oficiais ou análises que exigem rastreabilidade rigorosa, recomenda-se o uso de equipamentos de bancada ou portáteis profissionais.
Comparativo de Aplicações e Faixas de Medição
Para ajudar na seleção do equipamento e no entendimento dos valores esperados, preparamos a tabela abaixo com referências típicas de condutividade da água em diferentes cenários:
| Tipo de Amostra | Faixa Estimada de Condutividade | Equipamento Recomendado |
| Água Ultrapura (Laboratório/Farmacêutica) | 0,055 µS/cm a 1,0 µS/cm | Condutivímetro de Bancada (Célula K=0,1) |
| Água Destilada/Deionizada | 0,5 µS/cm a 5,0 µS/cm | Bancada ou Portátil de Alta Precisão |
| Água Potável (Torneira/Mineral) | 50 µS/cm a 800 µS/cm | Portátil ou Bancada (Célula K=1,0) |
| Água de Rios e Lagos | 100 µS/cm a 2.000 µS/cm | Condutivímetro Portátil |
| Efluentes Industriais | 1.000 µS/cm a 10.000 µS/cm | Portátil Robusto |
| Água do Mar | ~53.000 µS/cm (53 mS/cm) | Equipamento com seleção de faixa alta |

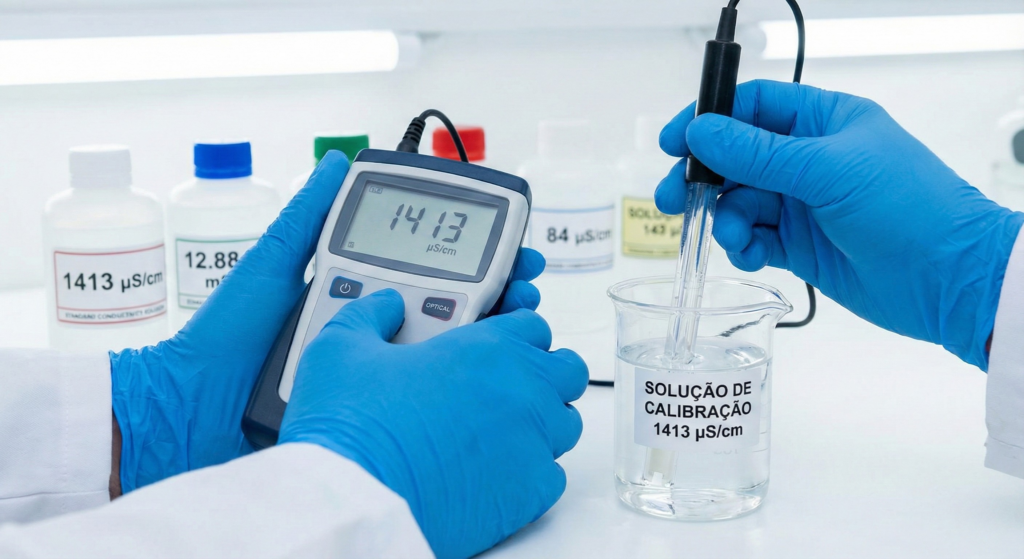

Como realizar a calibração correta do Condutivímetro
A calibração de condutivímetro é o procedimento que garante que as leituras do seu aparelho sejam confiáveis. Diferente do pHmetro, a calibração de condutividade tende a ser mais estável, mas nunca deve ser negligenciada.
Importância das soluções padrão
Para calibrar, utilizamos soluções com valores de condutividade conhecidos e certificados. As mais comuns no mercado são:
- 1413 µS/cm: Padrão “coringa”, utilizado para a maioria das águas doces e potáveis.
- 12.88 mS/cm: Utilizado para amostras de alta condutividade (águas salobras, efluentes).
- 84 µS/cm: Utilizado para águas de baixa condutividade.
O procedimento básico envolve lavar a sonda com água destilada, secar cuidadosamente (sem esfregar os eletrodos) e mergulhar na solução padrão. Aguarde a leitura estabilizar e confirme o valor no menu de calibração do aparelho.
Dica técnica: Nunca devolva a solução utilizada para o frasco original, pois isso contamina o padrão e compromete calibrações futuras.
Compensação automática de temperatura (ATC)
A condutividade é extremamente sensível à temperatura. Para cada 1°C de aumento na temperatura, a condutividade da água aumenta cerca de 1,9% a 2%. Isso ocorre porque a viscosidade da água diminui, permitindo que os íons se movam mais rapidamente.
Por isso, como usar condutivímetro corretamente envolve garantir que a função ATC (Automatic Temperature Compensation) esteja ativada. O equipamento lê a temperatura da amostra e corrige o valor exibido para uma temperatura de referência (geralmente 25°C), permitindo comparações padronizadas conforme normas da CETESB ou Embrapa.
Está procurando o modelo ideal? Veja nosso Condutivímetro de Bancada Profissional – O mais vendido da SumLab.
Manutenção e cuidados com a célula de condutividade
A vida útil do seu equipamento depende diretamente do cuidado com a célula (sonda). Ao contrário dos eletrodos de pH, as células de condutividade são mais robustas, mas exigem atenção:
- Limpeza pós-uso: Sempre enxágue a célula com água destilada após cada medição para evitar o acúmulo de sais nos eletrodos.
- Gorduras e Óleos: Se a amostra continha óleos, lave a célula com água morna e detergente neutro, ou solventes específicos recomendados pelo manual, enxaguando abundantemente depois.
- Armazenamento: Verifique o manual do seu modelo. Algumas células devem ser guardadas secas, enquanto outras precisam ser mantidas em solução para melhor preservação.
Dica de Ouro: Condicionamento e Reidratação
É comum que equipamentos guardados por muito tempo apresentem leituras lentas ou instáveis ao serem ligados. Isso acontece porque a superfície ativa dos sensores pode ter ressecado.
Se o seu eletrodo ficou seco, não tente calibrar imediatamente. Faça o condicionamento: mergulhe a ponta da sonda em água destilada ou em solução eletrolítica (conforme manual) por 15 a 30 minutos. Isso reidrata a superfície do sensor (especialmente em células platinizadas ou de grafite) e recupera a velocidade de resposta do aparelho.
- Cuidado Físico: Evite tocar nos anéis de platina ou grafite da célula com as mãos ou materiais abrasivos. Riscos na superfície do eletrodo alteram a constante da célula (K) e geram erros de leitura.
Perguntas Frequentes (FAQ)
Separamos as dúvidas mais comuns recebidas pelo suporte técnico da SumLab:
O que mede o condutivímetro?
Ele mede a capacidade de uma solução aquosa de conduzir corrente elétrica, o que indica diretamente a concentração de íons (sais, minerais) dissolvidos nela.
Qual a unidade de medida do condutivímetro?
As unidades mais comuns são Siemens por centímetro (S/cm). Na rotina laboratorial, usamos submúltiplos: microsiemens (µS/cm) para águas comuns e milisiemens (mS/cm) para soluções concentradas.
Como calibrar um condutivímetro?
Utilize soluções de calibração padrão certificadas (ex: 1413 µS/cm). Mergulhe a sonda limpa na solução, aguarde a estabilização do valor no visor e confirme o ajuste conforme o manual do seu equipamento.
Qual a diferença entre condutivímetro e TDS?
O condutivímetro mede a passagem de corrente elétrica. O TDS (Sólidos Totais Dissolvidos) é um valor calculado a partir dessa condutividade, estimando a massa de sólidos presentes na água.
A temperatura afeta a medição de condutividade?
Sim, a condutividade aumenta significativamente com a temperatura. Por isso, é essencial utilizar equipamentos com Compensação Automática de Temperatura (ATC) para normalizar os resultados a 25°C.
A precisão na análise de água não é apenas um detalhe técnico, é uma questão de segurança e qualidade. Seja na bancada ou no campo, ter o equipamento certo faz toda a diferença nos seus resultados.
